조도 자동 보정 시스템
조도 자동 보정 시스템은 UV 센서를 통해 실시간 데이터를 수집하여 초기 세팅된 조도를 상시 유지할 수 있도록 자동 보정하여 고객이 UV LED 시스템을 안정적으로 사용하여 공정의 품질을 최상으로 유지하는 기능을 제공합니다.

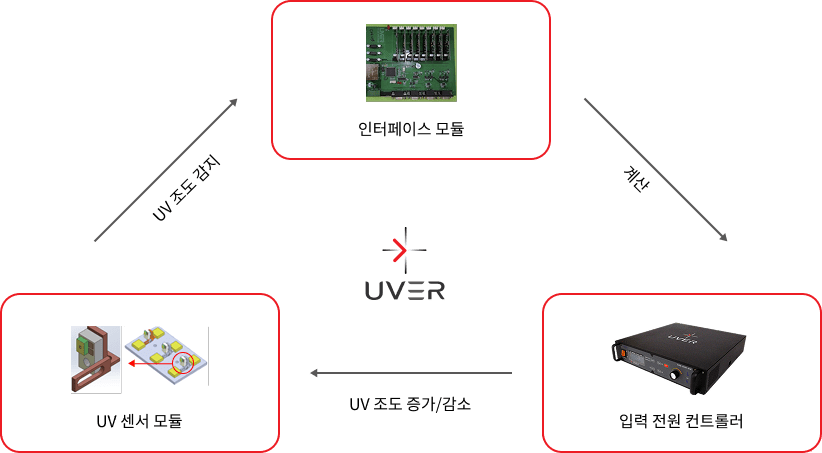

조도 자동 보정 시스템의 정의
UV 조도는 실시간으로 모니터링되고 자동으로 보정되어, 불완전한 경화를 방지할 수 있는 UV LED시스템의 첨단 핵심 기술입니다.
이를 통해 경화 오류를 최소화하고, 일관된 품질을 유지하며, 생산성을 극대화할 수 있습니다.

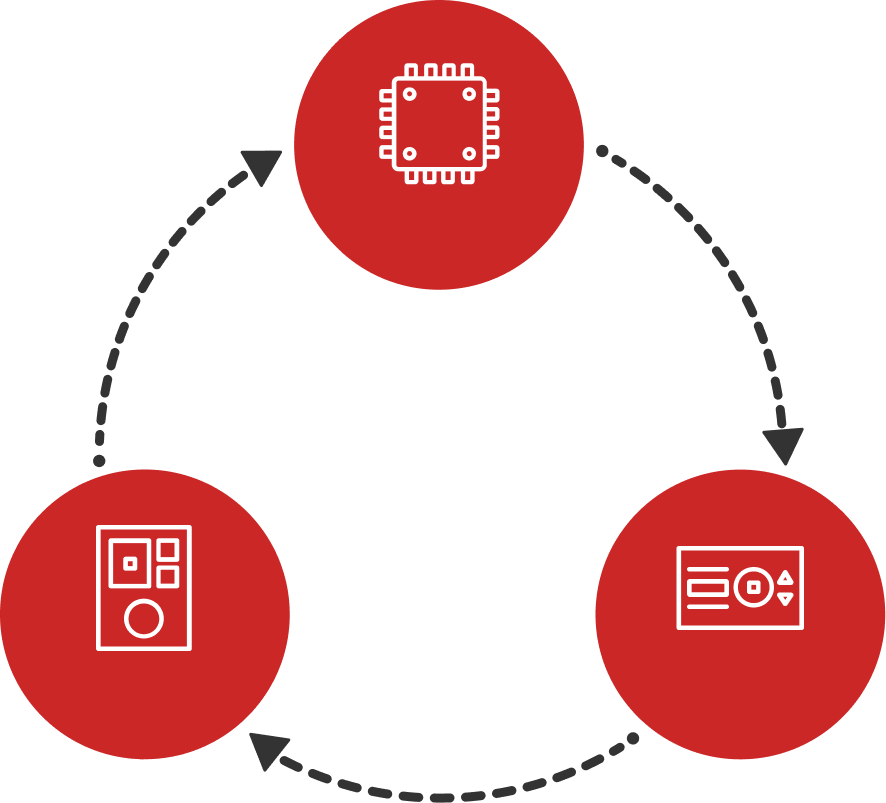

UV 센서
모듈
입력 전원
컨트롤러
인터페이스
모듈
UV 센서 모듈
UV 조도를 실시간으로 감지하여
인터페이스 모듈에 전달합니다.
인터페이스 모듈
기준 조도와 실제 조도의 차이를 계산하여
입력 전원 지속/교정 여부를 판단합니다.
입력 전원 컨트롤러
각 채널의 입력 전력을 제어하여
UV 조도를 교정합니다.
UV
조도 감지
UV 조도 증가/감소
UV 센서 모듈
입력 전원 컨트롤러
인터페이스 모듈
계산
UV 센서 모듈
UV 조도를 실시간으로 감지하여
인터페이스 모듈에 전달합니다.
인터페이스 모듈
기준 조도와 실제 조도의 차이를 계산하여
입력 전원 지속/교정 여부를 판단합니다.
입력 전원 컨트롤러
각 채널의 입력 전력을 제어하여
UV 조도를 교정합니다.
조도 자동 보정 시스템
-
개별 LED 혹은 모듈별 LED에 부착된 UV 센서가 조도를 실시간 모니터링하여 센서 컨트롤러로 실시간 데이터를 전송하여 조도가 하락되거나 상승하면 세팅되어 있는 조도로 자동 보정하는 첨단 정조도 시스템입니다.
-
시스템을 적용하면 균일하지 않은 조도에 의한 경화, 노광 등 공정불량을 미연에 방지할 수 있도록 초기 세팅된 조도를 상시 유지하여 생산이 안정적으로 이루어지도록 구성된 조도 자동 보정 시스템입니다.

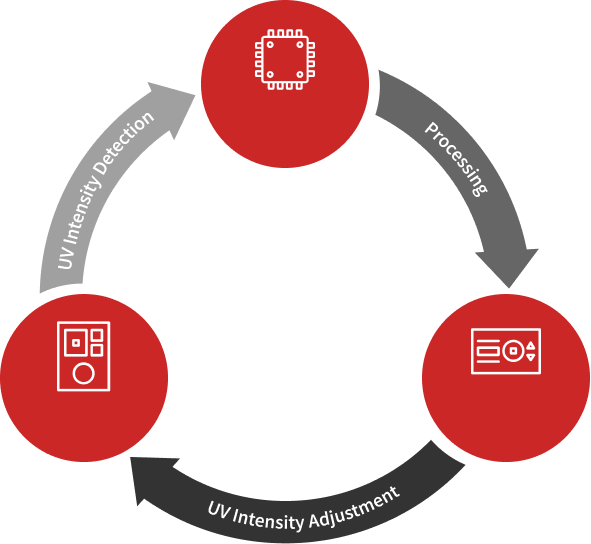

조도 자동 보정 시스템의 정의
UV 조도를 자동으로 보정하여 불완전한 경화를 방지하는 UV 경화 장비의 가장 앞선 기술입니다.
인터페이스 모듈
UV 조도 감지
계산
UV 센서 모듈
UV 조도 증가/감소
입력 전원 컨트롤러

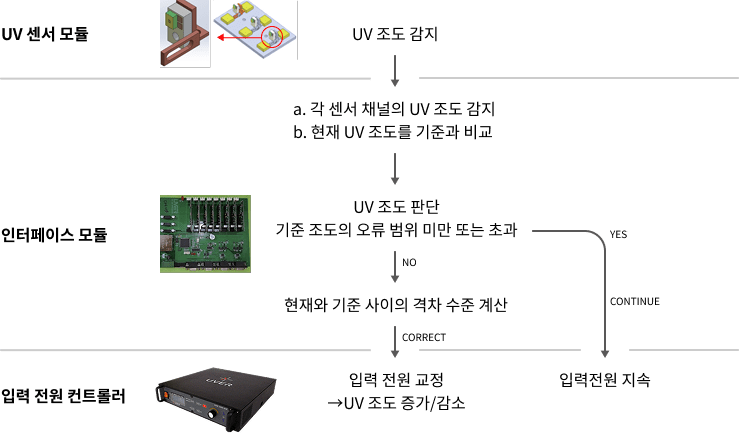

조도 자동 보정 프로세스
UV 센서 모듈
UV 조도 감지
a. 각 센서 채널의 UV 조도 감지
b. 현재 UV 조도를 기준과 비교
b. 현재 UV 조도를 기준과 비교
인터페이스 모듈
UV 조도 판단
기준 조도의 오류 범위 미만 또는 초과
기준 조도의 오류 범위 미만 또는 초과
현재와 기준 사이의 격차 수준 계산

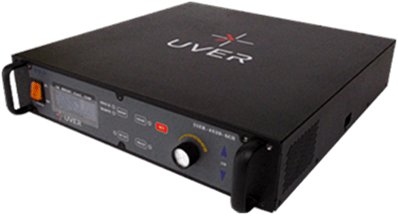

입력 전원 컨트롤러
입력 전원 교정
→UV 조도 증가/감소
→UV 조도 증가/감소
입력전원 지속

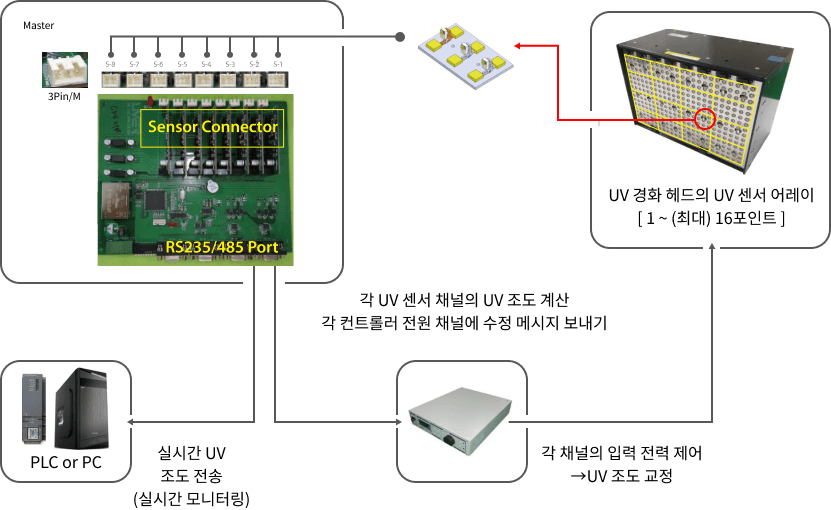

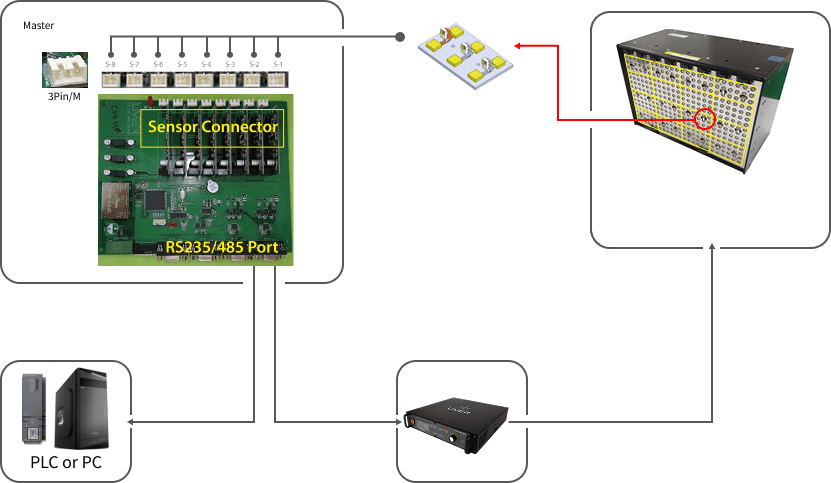

연결 회로도
실시간 UV
조도 전송
(실시간 모니터링)
각 채널의 입력 전력 제어
→UV 조도 교정
각 UV 센서 채널의 UV 조도 계산
각 컨트롤러 전원 채널에 수정 메시지 보내기

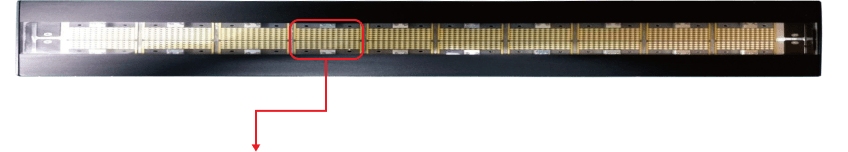

UV 경화 헤드의 UV 센서 어레이
[ 1 ~ (최대) 16포인트 ]
셀로 센서 모듈 구성
센서 모듈
내부 구조
